انواع ماشین آلات معدنی و کاربرد آنها

تراکتورها و بولدوزرها:

تراکتورازمهمترین ماشین الات راهسازی وساختمان سازی است که دارای کاربردهای متعددی است هدف اولیه تراکتوربه جلوراندن ویا کشیدن اقسام بارها میباشد برروی تراکتورانواع لوازم مکانیکی را میتوان نصب کرد لوازمی ازقبیل : بیل های مکانیکی ریپرها تیغه های بولدوزر دکل های لوله گذار جانبی کج بیل ها نهرکن ها وغیره به علاوه ازتراکتور استفاده های دیگری هم میکنند نظیرکشیدن اسکریپر واگن وغیره .

تراکتورها ازموتورهای دیزل که معمولا توربوشارژهستند نیرومیگیرند ودرانواع استاندارد ودنده اتوماتیک موجودهستند همچنین کنترل آنها به صورت کنترل هیدورلیک ودنده اتوماتیک است تراکتورها بردونوع کلی چرخ زنجیری وچرخ لاستیکی میباشند .

کاربردها:

بولدوزرها موارد استفاده فراوانی دارند که میتوان به موارد زیراشاره کرد:

تصطیح زمین وپاک سازی آن ازبوته ها وکنده های درخت
ایجاد راههای اولیه درکوهستانهای وزمینهای سنگ لاخی
جابجا کردن توده خاک به صورت فشاردادن درحجم های زیاد
کمک به هل دادن اسکریپرها
پخش کردن خاک درخاکریزها
پشته کردن خاک درکنارنهرهای ایجادشده
تصطیح وپاک سازی بقایای مانده ازعملیات ساختمانی
نگهداری راههای موقت خاکی
پاک سازی گودالهای کف معادن

انواع تراکتورها :

الف – تراکتورهای چرخ زنجیری

تراکتورهای چرخ زنجیری انواع مختلفی دارد این تراکتورها معمولا برحسب اندازه وزن وقدرت طبقه بندی میشوند دربسیاری ازپروژه ها مقدار وزن تراکتور چرخ زنجیری مهم است زیرا مقدار حداکثر نیروی کششی که یک دستگاه تراکتور میتواند به وجود آورد بدون توجه به قدرت تولیدی موتورآن به حاصل ضرب مقدار وزن درضریت کشش سطح جاده ای که روی آن کارمیکنند محدود میباشد وجود زنجیره ها باعث میشود که تراکتوربتواند درزمینهای با مقاومت فشاری کم وقدرت کششی مناسب فعالیت داشته باشد

ب- تراکتور چرخ لاستیکی

تراکتورچرخ لاستیکی ازاین جهت ساخته شده که سرعت بیشتری درکشیدن وهل دادن اسکریپرها وکارهای نظیرآن داشته باشد این نوع ماشین ها درانواع دوچرخ وچهارچرخ وجوددارد نوع دوچرخ آن حتما باید بایک ماشین دیگر نظیراسکریپر کارکند تابتواند تعادل خودرا حفظ کند نوع چهارچرخ آن دردونوع یک دیفرانسیل ودودیفرانسیل موجود است باین همه آسیب پذیری لاستیکهای این ماشینها درموقع کار درزمینهای دارای سنگهای تیزکه باعث بریده شدن لاستیک میشود استفاده ازآن را دراین نوع زمینها محدود میکند البته زنجیرها ی سیمی مخصوص جهت حفاظت لاستیکها وجوددارد که میتوان برازدیاد اصطحکاک لاستیکها باسطح زمین آنها رابکاربرد

بیل های مکانیکی

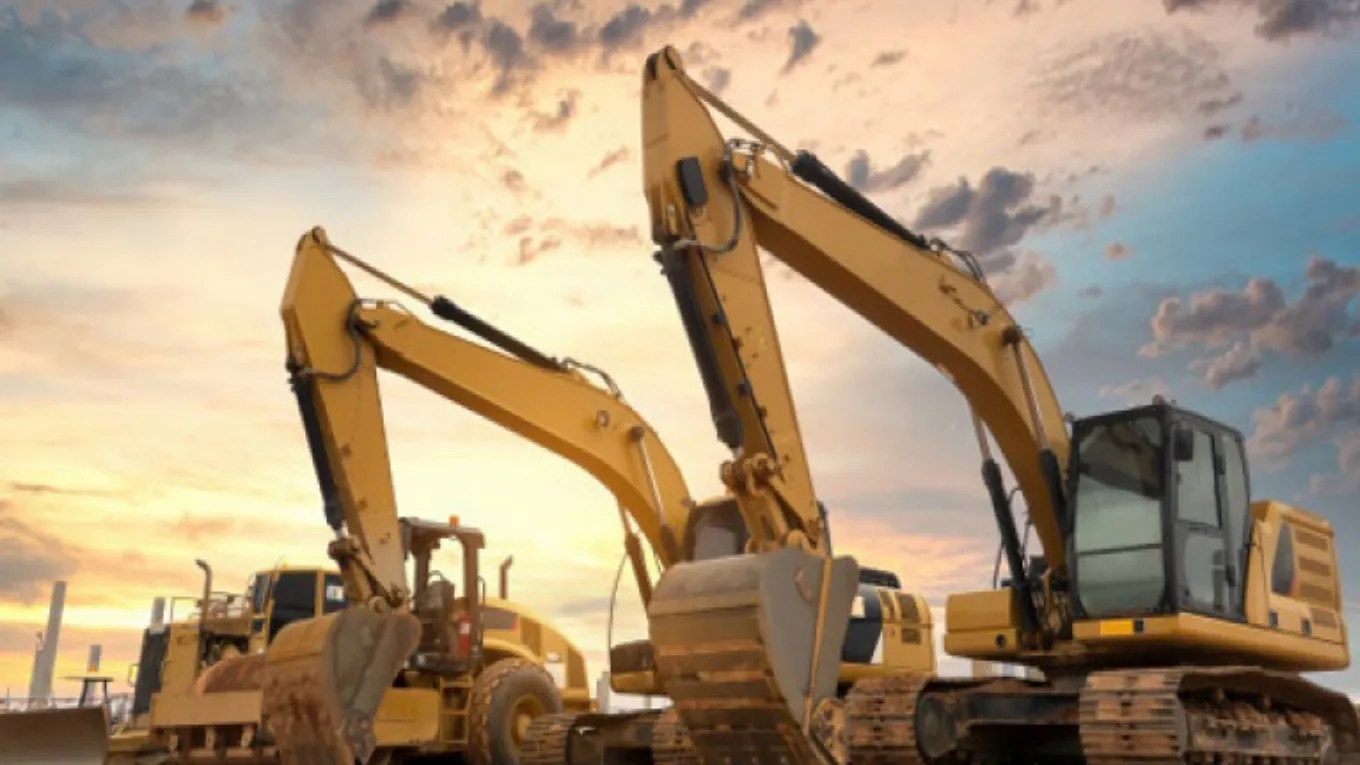

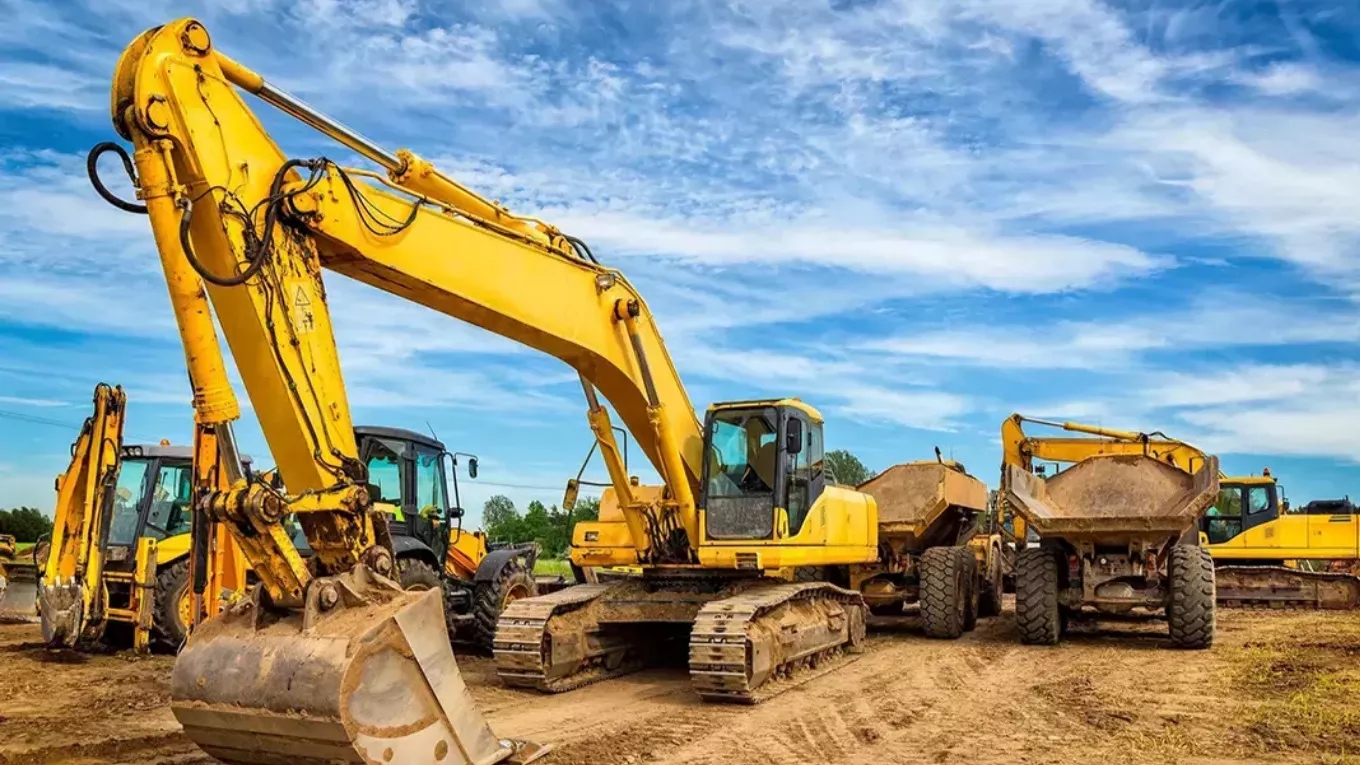

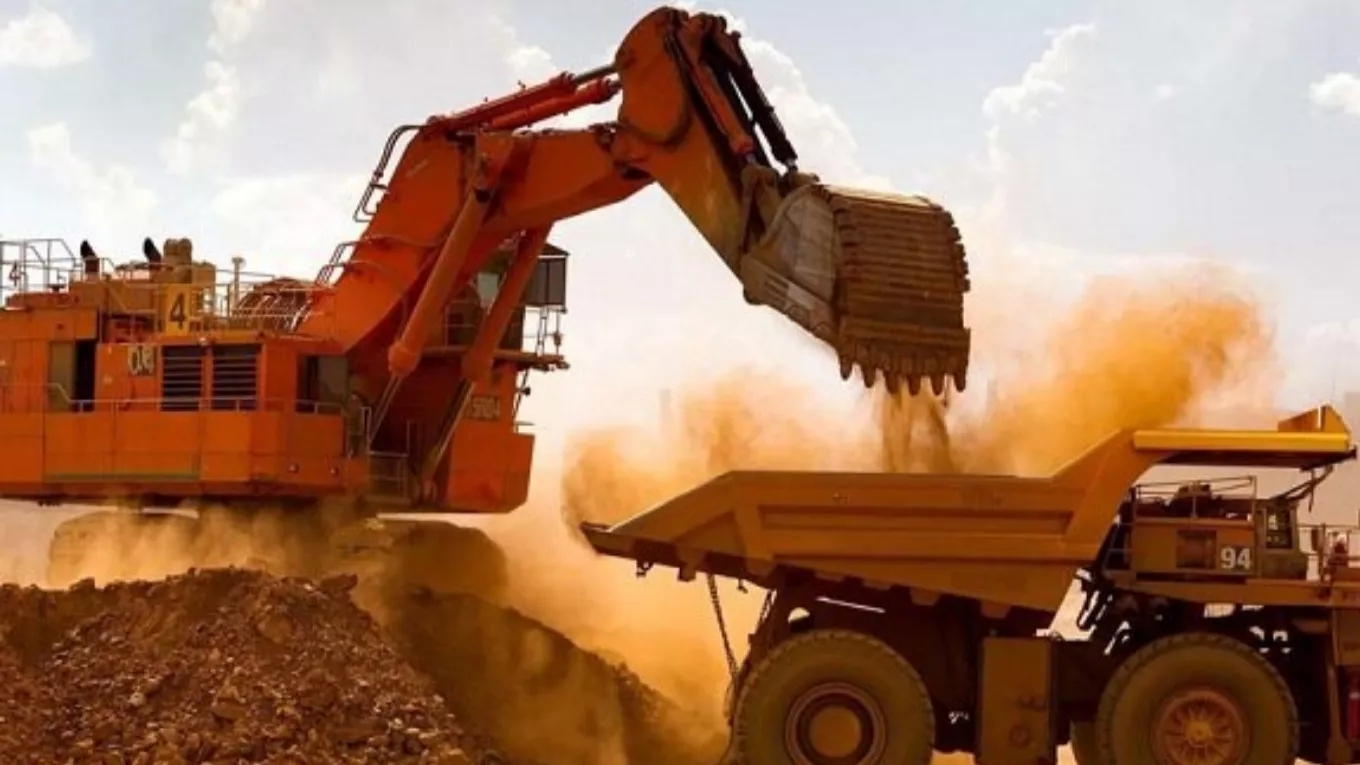

بیل های مکانیکی ازاولین ماشین آلات مدرن ساختمانی است که درعملیات خاکی بکاررفته است بیل های مکانیکی عمدتا” برای گود برداری درخاک وبارکردن آن با کامیون یا تریلی ویا تسمه نقاله ها بکارمیرود انواع پرقدرت آن قادربه گودبرداری درتمام انواع خاکها بجزصخرخ سنگها بدون تخریب اولیه میباشد

انواع بیلهای مکانیکی:

الف- بیل مکانیکی با جام معکوس

به این بیل اسامی متعددی داده می شود از قبیل:کج بیل – بیل پشت خم وبیل کششی.

این بیلها در دو نوع مکانیکی و هیدرولیکی هستند وبرای حفاری مناسبند.

ب- بیل مکانیکی با سیستم کابلی

این بیل مکانیکی عبارت است از اطاقک گردانی که سوار بر چرخها بوده ودر انتهای جلویی آن بیل متصل شده است. این بیل در دو نوع مکانیکی و هیدرولیکی می باشند.

ج- بیل کششی (دراگلاین)

بیل کششی دراگلاین ازیک اطاقک فرمان – جرثقیل – جام بیل کششی و کابلهای لازم جهت کنترل قسمتهای مختلف تشکیل شده است.بیل کششی قادر است در سطوح خیلی بالاتر وخیلی پایینتر از سطح اتکاء خود است ودر انواع زمینهای مورد استفاده قرار می گیرد. بازوی طویل آن برای حفاری و تخلیه مواد کنده شده مفید بوده وزمان سیکل کار کوتاه از محاسن این ماشین میباشد.

د- جرثقیل

جرثقیل تشکیل شده از اطاق فرمان ویک تیر بلند مشبک وقلب جرثقیل و معمولا برای باند کردن اجسام سنگین وحرکت دادن آنها بکار میرود. با اتصال دستگاههای مختلف به انتهای تیر مشبک بلند جرثقیل می توان از استفاده های دیگری نمود.جرثقیل ها هم بر دو نوع مکانیکی و هیدرولیکی می باشند که امروزه بیشتر هیدرولیکی می باشند.

لودرها

بدون اغراق لودرکاربردی ترین ماشین درانجام کارهای ساختمانی وعمرانی است این ماشین که درانداره های مختلف ساخته میشود به دلیل عملکرد وانعطاف پذیری زیادی که دارد ونیزبا تغییر جام می تواند بسیاری ازکارها رانجام دهد

لودرموارد استفاده بسیاری دارد که برخی ازآنها عبارتند از:

ایجاد خاکریزها حفاری زیرزمین بناها پرکردن خندقها وخاکریزی اطراف لوله های کارگذاشته شده درکانالها بارکردن کامیونها حمل بتن به محل قالبها وبلند کردن وحمل مصالح ساختمانی .

به ماشین لودرمیتوان انواع ملحقات را نصب کرد وکاربردهای دیگری ازآن گرفت نظیربرف روب کانال کن لوله برلوله گذار جرثقیل لیفت تراک

انواع لودر:

الف – لودرچرخ لاستیکی

این لودرها دراقسام کوچک خیلی بزرگ ساخته میشود چرخهای بزرگ لاستیکی به این نوع لودرها قدرت تحرک وسرعت فراوانی میبخشد فشاروارده برزمین توسط این لاستیکها کم بوده ومیتوان این فشار را با تغییرمیزان باد لاستیکها تغییرداد باین همه درزمنیهای دارای سنگهای تیزامکان آسیب این لاستیکهاوجوددارد درضمن درزمینهای خیس وگل آلود نیزکارکردن بالودرچرخ لاستیکی مشکل است البته زنجیرهای سیمی مخصوص جهت حفاظت لاستیکها وجود دارد که میتوان برای ازدیاد اصطکاک لاستیکها باسطح زمین آنها رابه کاربرد نوعی ازلاستیکهای جدید ساخته شده اند که دارای عاجهای خیلی ضخیمی هستند ومیتوانند درمناطق سنگی کارکنند این لودرها بردونوع معمولی وکمرشکن هستند

نوع کمرشکن که بیشتر درلودرهای بزرگ بکاربرده میشوند ودارای نوعی شاسی هستند که قسمت عقب لودررابه قسمت جلو توسط یک مفصل متصل میکنند این حالت مفصلی قدرت مانوروشعاع گردش ماشین را نسبت به شاسی های ثابت ( غیرمفصلی ) زیاد میکند درانواع مدرن این ماشین آلات ازسیستمهای فرمان وکنترل هیدرولیکی والکتریکی جهت راحتی وعملکرد بهترراننده استفاده شده است سیستم فرمان این ماشین ها به دونوع است درلودرهای معمولی سیستم فرمان بوسیله فرمان وحرکت چرخها عمل میکند امادرنوع کمرشکن سیستم فرمان به وسیله دوجک هیدرولیکی عمل می نماید

ب – لودرهای چرخ زنجیری

لودرهای چرخ زنچیری مانند لودرهای چرخ لاستیکی عمل کی کنند بااین تفاوت که فشارکمی که برزمین وارد می کنند باعث میشود که لودرهای با چرخ زنجیردار بتوانند درزمینهایی کارکنند که قابل استفاده برای لودرهای لاستیک درنیستند اصطکاک زیاد آنها بازمین باعث میشودکه بتوانند نهایت استفاده راازقدرت موتوردرکند زمین بنمایند وچون زنیرداراند هنگام کاردرمناطق دارای سنگهای تیزخطرپاره شدن لاستیک وجود ندارد لودرهای زنجیردار قادربه حرکت برروی سطحهای باشیب جانبی 35%میباشند درصورتی که این رقم برای لودرچرخ لاستیکی 15% است همچنین لودرزنجیردار میتواند ازشیب 60% بالابرود درحالیکه این رقم برای لودرلاستیک دار به حدود 30% محدود میشود سرعت لودرزنجیردار خیلی کمترازلودرلاستیک داربوده به همین علت درمواردی که فاصله حمل مواد وبازگشت به محل بارگیری زیاد باشد راندمان این ماشین نسبت به نوع لاستیک دار پایین است

ج- بکهولودر

این ماشین آلات درواقع لودرهای کوچکی هستند که درپشت خود یک بیل مکانیکی دارند وبرای کارهای سبک استفاده میشوند کلیه مشخصات عمومی آنها مانند لودرها وبیل های مکانیکی است به دلیل دوکاره بودن این ماشین دربسیاری ازپروژه ها ی کوچک ازاین وسیله استفاده میشود بخصوص اگرپروژه مربوط به کندن خندق باشد

همانطورکه گفته شد درقسمت این ماشین یک بیل مکانیکی وجود دارد قدرت این بیل نیزبراساس زاویه آن بازمنین وشعاع عملکردبازوها فرق میکند شرکتهای سازنده براساس نوع ماشین آلات نمودارهایی مبنی برقدرت بیل درحالات مختلف ارائه میدهند .

تریلر

برای تسطیح زمین وازبین بردن پستی وبلندی ها ازماشین آلات مختلفی استفاده میشود اما مهمترین وسیله برای عملیات تنظیم شیب وتسطیح خاکریزها وخاکبرداری ها ورساندن سطح خاک به سطح مورد نظر ( خط پروژه ) توسط گریدر انجام میپذیرد عمل تنظیم شیب ازکارهای بسیارمشکل است بطوری که کلیه رانندگان ماشین آلات راهسازی براین عقیده هستند که کارکردن با گرید رمشکل ترازبقیه ماشین آلات است وراننده ای که درزمینه کاربا گریدرمهارت داشته باشد براحتی می تواند بقیه این ماشین آلات را کنترل وهدایت کند

گریدر

گریدربرای تنظیم شیب شکل دادن شیب ها تسطیح دامنه خاکریزها وخاکبرداریها کندن جوی ومخلوط کردن وپراکندن مخلوط خاک ومواد قیری بکارمیرود ازاین ماشین الات درساختن راهها وسایر عملیات ساختمانی استفاده میشود این دستگاه دربه هم زدن وبرداشتن لایه های سست وسطح زمین هم به کارمیرود

تیغه گریدر دارای لبه قابل تعویض میباشد درحالات مختلفی نسبت به ماشین می تواند قرارگیرد زاویه تبغاه رامیتوان تغییرداد بطوریکه بتوان گریدر را برای حمل مواد یا کندن جوی بکاربرد زاویه جلودرحالت حمل مواد بکارمیرود که دربرشهای سطحی ومخلوط کردن مواد مورد استفاده قرارمیگیرد زاویه عقب باعث زیاد شدن قدرت حفاری شده ولی سبب میشود که مواد حفاری شده احیانا ازروی تیغه سرریزنماید

چرخهای جلو می توانند به طرفین خم شوند وبدین ترتیب نیروی حالصه ازفشار خاک برتیعه مایل شده را خنثی نماید وبه گردش گریدر هم کمک کند شاسی های کمرشکن نیزدرساختمان بعضی انواع گریدربکارمیرود که باعث ازدیاد قابلیت مانور ماشین وکاربردهای آن میشود

درحالیت مستقیم ( حالت A) ماشین درحالت معمولی کارمیکند درحالت مفصلی ( حالت B) گریدر میتواند شعاع گردش خیلی کوچکی کسب کند درحالت ز چرخای عقب روی زمین محکم مستقربوده ودرهمان حال ماشین میتواند با تیغه به کندن جوی وکنارجاده وغیره مشغول شود گریدرهای مدرن مجهزبه دستگاه کنترل تیغه اتوماتیک هستند که دقت کارآنها برای تنظیم شیب بسیارزیاد است سیستم این دستگاهها که بیشتر هیرولیکی والکترونیکی است مجهز به یک دستگاه حساس است که یک سطح یا امتداد ثابت را دنبال کرده وردمواقع لزوم بطور اتوماتیک تیغه را بلاوپایین میبرد تاشیب مطلوب بدست آید
